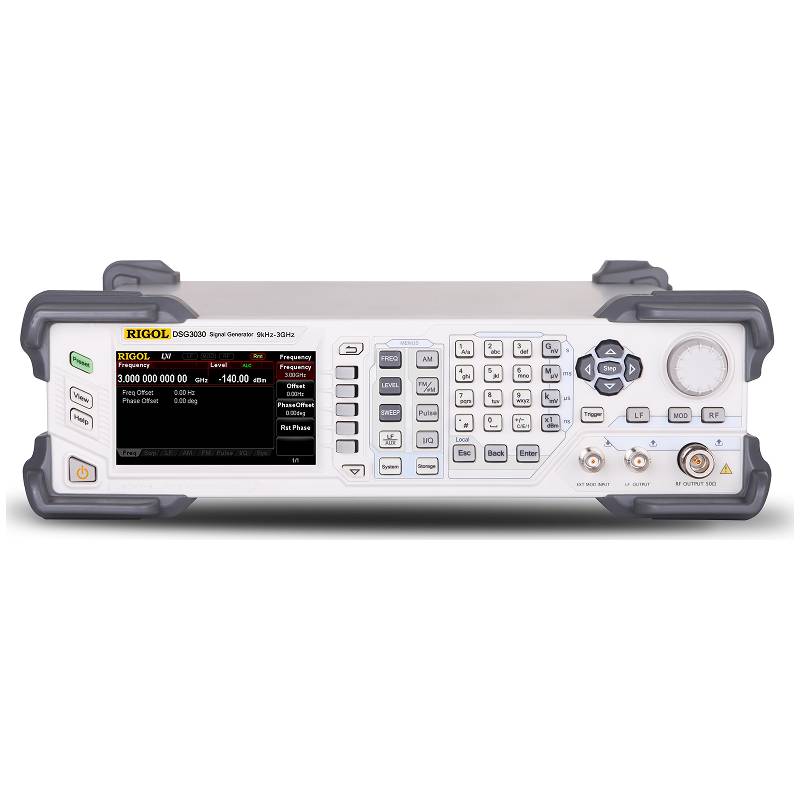

Генератор радиочастотных сигналов RIGOL DSG3030-IQ представляет собой мощный инструмент для специалистов, работающих в области радиосвязи, тестирования компонентов и разработки современных коммуникационных систем. Благодаря широкому диапазону частот от 9 кГц до 3 ГГц, этот прибор способен охватить как низкочастотные, так и микроволновые задачи, обеспечивая гибкость при проведении испытаний различного уровня сложности.
Одним из ключевых преимуществ DSG3030-IQ является его высокая точность установки амплитуды, не превышающая 0,5 дБ. Это позволяет проводить точные измерения и минимизировать погрешности в условиях лабораторных и промышленных испытаний. Динамический диапазон выходного сигнала от -130 до +13 дБм расширяет возможности работы с различными типами оборудования, включая чувствительные приемники и мощные усилители.
Прибор демонстрирует исключительные характеристики по фазовому шуму: менее -110 дБн/Гц при смещении 20 кГц и до -120 дБн/Гц от опорного генератора, что особенно важно при моделировании систем, требующих высокой стабильности и чистоты сигнала. Встроенный опорный генератор с частотой 10 МГц обеспечивает надежную синхронизацию, а 1 Гб встроенной памяти дает достаточно пространства для хранения пользовательских конфигураций и сигналов.
Благодаря встроенным интерфейсам USB, LAN и GPIB, а также поддержке протокола SCPI, генератор легко интегрируется в автоматизированные системы тестирования и управления. Удобный цветной TFT-дисплей диагональю 4,3 дюйма с разрешением 480x272 делает процесс настройки интуитивно понятным. Поддержка различных режимов модуляции, включая амплитудную, частотную, фазовую, импульсную и I/Q модуляции, расширяет спектр применения устройства — от базовых лабораторных задач до сложных задач в области цифровой радиосвязи.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3 |
|
Товар аналог
|
Rigol DSG3065B-IQ Генератор сигналов |
|
Фазовый шум
|
-120 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Диагональ дисплея, дюйм
|
4,3" |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-130 … 13 дБм |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
480 x 272 |
|
Гарантия, (мес)
|
36 |
- Генератор сигналов
- Шнур питания
- Краткое руководство
| Частотные характеристики | ||||
| Диапазон частот | 9 кГц ~ 3 ГГц | |||
| Разрешение | 0,01 Гц | |||
| Скорость переключения | <10 мс (типичное) | |||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | |||
| Частотные диапазоны | ||||
| Частотные диапазоны | Значение частоты | N | ||
| 12345678 | f ≤ 23,4375 МГц23,4375 МГц < f ≤46,875 МГц46,875 МГц < f ≤ 93,75 МГц93,75 МГц < f ≤ 187,5 МГц187,5 МГц< f ≤ 375 МГц75 МГц< f ≤ 750 МГц750 МГц< f ≤ 1500 МГц1500 МГц < f ≤ 3000 МГц | 10,031250,066250,1250,250,512 | ||
| Внутренний источник опорной частоты | ||||
| Частота опорного генератора | 10 МГц | |||
| Температурная стабильность (0°С ~ 50°С) |
<0,5 ppm <5 ppb (с опцией OCXO-A08) |
|||
| Старение |
<1 ppm / год <30 ppb / год (с опцией OCXO-A08) |
|||
| Выход внутреннего опорного генератора | Частота: 10 МГцУровень: +8 дБ (типичное)Выходной импеданс : 50 Ом (номинальное) | |||
| Вход для внешнего опорного генератора | Частота: 10 МГцУровень: 0дБ ...+10 дБ (типичное)Входной импеданс : 50 Ом (номинальное)Максимальная девиация : ±5 ppm | |||
| Свипирование по частоте | ||||
| Рабочие режимы | пошаговое, по списку | |||
| Режим | одиночное, непрерывное | |||
| Диапазон | полный | |||
| Форма | треугольник, пила | |||
| Шаг изменения | линейный, логарифмический | |||
| Количество точек | пошаговое: 2...65535по списку: 1...6001 | |||
| Временной диапазон | 20 мс...100 с | |||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||
| Спектральный состав | ||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | |||
| Субгармонические искажения (CW режим, f ≤ 3 ГГц) | < -65 дБн;< -80 дБн (типичное) | |||
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) | f ≤ 1,5 ГГц | < -64 дБн;< -70 дБн (типичное) | ||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн;< -64 дБн (типичное) | |||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) | f = 100 МГц | < -120 дБн/Гц (типичное) | ||
| f = 1 ГГц | < -108 дБн/Гц;< -110 дБн/Гц (типичное) | |||
| f = 3 ГГц | < -102 дБн/Гц;< -104 дБн/Гц (типичное) | |||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 5 Гц скз, <1 кГц скз (типичное) | ||
| 0,03 кГц...20 кГц | < 30 Гц скз, <8 Гц скз (типичное) | |||
| Уровень | ||||
| Диапазон установки | ||||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | Нормированное значение | Устанавливаемое значение | |
| +7 дБм | +10 дБм | |||
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | ||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | ||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | |
| 100 кГц < f ≤3 ГГц | -130 дБм | -140 дБм | ||
| Абсолютная неопределенность | ||||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм |
| ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | |||
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ≤0,5 дБ (тип.) | ≤0,9 дБ )≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | |
| КСВН | ≤1,8 (типичное) | |||
| Установка уровня | < 5 % | |||
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | |||
| Непрерывный режим настройки уровня (ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм) | >20 дБ (типичное) | |||
| Обратная мощность | ||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока10 Вт (1 МГц < f ≤ 3 ГГц) | |||
| Свипирование по апмлитуде | ||||
| Рабочие режимы | пошаговое, по списку | |||
| Режим | одиночное, непрерывное | |||
| Диапазон | полный уровень | |||
| Форма | треугольник, пила | |||
| Шаг изменения | линейный, логарифмический | |||
| Количество точек | пошаговое: 2...65535по списку: 1...6001 | |||
| Временной диапазон | 20 мс...100 с | |||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||
| Внутренний модуляционный генератор (LF) | ||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | |||
| Частотный диапазон | синус, свипирование (синус): 0,1 Гц ~ 1 МГцмеандр: 0,1 Гц ~ 20 кГцтреугольник, пила: 0,1 Гц ~ 100 кГц | |||
| Разрешение | 0,01Гц | |||
| Выходное напряжение | диапазон установки : 1 мВ ~ 3 Вразрешение : 1 мВ | |||
| Свипирование (синус) | режим: Однократный, непрерывныйвремя: 1 мс ~ 1000 сформа: треугольник, пилазапуск: Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||
| Выходной импеданс | 50 Ом (номинал) | |||
| Модуляция | ||||
| Амплитудная модуляция (АМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Глубина | 0 % ~ 100 % | |||
| Разрешение | 0,1 % | |||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 %уст.значения + 1 % | |||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | |||
| Неравномерность АЧХ | < 3 дБ (номинал.) | |||
| Частотная модуляция (ЧМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Девиация | N x 1 МГц (номинал.) | |||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | |||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | |||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | |||
| Фазовая модуляция (ФМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Макс.девиация |
3 рад (f≤23,4375 МГц) N x 5 рад (f>23,4375 МГц) |
|||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | |||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <4 %уст.значения + 0,1 рад | |||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | |||
| Импульсная модуляция | ||||
| Источник | внутренний, внешний | |||
| Диапазон включения/выключения | >80 дБ (25 МГц≤ f <3 ГГц) | |||
| Время нарстания/спада (10% / 90%) | <50 нс, 10 нс (типичное) | |||
| Частота повторения импульсов | DC ~ 1 МГц | |||
| Импульсный генератор | ||||
| Режим | одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000) | |||
| Период | Диапазон: 40 нс ~170 сРазрешение: 10 нс | |||
| Длительность | Диапазон: 10 нс ~ (170 с ~ 10 нс)Разрешение: 10 нс | |||
| Задержка запуска | Диапазон: 10 нс ~170 сРазрешение: 10 нс | |||
| Двойной импульс | Диапазон: 20 нс ~ (170 с ~ 20 нс)Разрешение : 10 нс | |||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN) | |||
| Генератор паттернов (опция PUG-DSG3000) | ||||
| Импульсный генератор паттернов | Количество импульсов : 1 ~ 2047Временной диапазон : 20 нс ~170 сПовторение паттернов : 1 ~ 256 | |||
| I/Q модуляция (опция IQ-DSG3000) | ||||
| Источник модуляции | внутренний, внешний | |||
| Полоса (RF) | Внешняя модуляция | Внутренняя модуляция | ||
| Полоса (I или Q): до 60 МГц (номинал.) | Полоса (I или Q): до 30 МГц (номинал.) | |||
| RF (I + Q): до 120 МГц (номинал.) | RF (I + Q): до 60 МГц (номинал.) | |||
| Подавление несущей | Диапазон несущей50 МГц≤ f ≤3 ГГц: ≥ 40 дБн (типичное) | |||
| Подавление боковой полосы | Полоса модуляции:до ±10 МГц: ≥ 40 дБн (типичное) | |||
| Внешние входы I/Q | КСВН: <1,5Полное значение на входе: 0,5 Вскз (I+Q)скз | |||
| Внутренняя модуляция | ||||
| EVM | 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с | |||
| 50 МГц≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7%скз (типичное) | |||
| QPSK, root cosine фильр (α=0,22), 4 Мвыб/с | ||||
| 50 МГц≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7%скз (типичное) | |||
| Внешняя модуляция | ||||
| EVM | CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм | ≤1,2%, ≤0,8% (типичное) | ||
| ACPR | ≥ 70 дБ | |||
| Генератор I/Q огибающей (опция IQ-DSG3000) | ||||
| Выходной импеданс | 50 Ом (номинал.) | |||
| Выходное напряжение | Диапазон установки | 0,1 Вп-п ~1,5 Вп-п | ||
| Разрешение | 1 мВ | |||
| АЧХ неравномерность (@1 МГц) | ≤10 МГц | < 0,5 дБ (номинал.) | ||
| ≤30 МГц | < 1,0 дБ (номинал.) | |||
| I/Q дисбаланс | Магнитуда | < 0,1 дБ (номинал.) ≤10 МГц< 0,2 дБ (номинал.) ≤30 МГц | ||
| Нелинейность фазы | 200 пс (номинал.) ≤10 МГц500 пс (номинал.) ≤30 МГц | |||
| SFDR | Синус (≤30 МГц) | > 50 дБ (номинал.) | ||
| Память формы сигнала | Длина памяти | 1 Мвыб ~ 16 Мвыб с шагом 1 выборка | ||
| Разрешение | 14 бит | |||
| Время загрузки 1 Мвыб. | <10 c (номинал.) | |||
| Энергонезависимая память | 1 Гб | |||
| Дискретизация | Диапазон | 1 кГц ~50 МГц | ||
| Разрешение | 0,01 Гц | |||
| Запуск | Режим запуска | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||
| Внешний запуск с задержкой | ||||
| Диапазон установки | 0 ~ (2E16-1) | |||
| Разрешение | 1 | |||
| Запрет внешнего запуска | ||||
| Диапазон установки | 0 ~ (2E16-1) | |||
| Разрешение | 1 | |||
| Длительность импульса | > 20 нс (номинал.) | |||
| Входы и выходы | ||||
| Разъемы на передней панели | ||||
| RF выход | Импеданс | 50 Ом (номинал.) | ||
| Разъем | N "мама" | |||
| Вход сигнала внешней модуляции | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Разъемы на задней панели | ||||
| Вход внешнего запуска | Импеданс | 1 кОм (номинал.) | ||
| Разъем | N "мама" | |||
| Уровень запуска | 5 В TTL | |||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинал.) | ||
| Разъем | BNC "мама" | |||
| Выход свипирования | Выходное напряжение | 0 ~ 10 В (номинал.) | ||
| Разъем | BNC "мама" | |||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | ||
| Выходное напряжение | 0 В / 3,3 В (номинал.) | |||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
|
Вход/Выход генератора I/Q огибающей (опция IQ-DSG3000) |
Импеданс | 50 Ом (номинал.) | ||
| Разъем | BNC "мама" | |||
| Интерфейсы на задней панели | ||||
| USB-host | Разъем | тип А | ||
| Протокол | Версия 2.0 | |||
| USB-device | Разъем | тип B | ||
| Протокол | BNC "мама" | |||
| LAN | LXI | 10/100 Base, RJ-45 | ||
| GPIB (IEC/IEEE) |
|
IEEE-488.2 | ||
| Общие данные | ||||
| Дисплей | Тип: ЖК TFTРазрешение: 480 x 272Размер: 4,3" | |||
| Память | Запоминающее устройство (внутреннее): Flash энергонезависимая, USB диск не поддерживаетсяОбъем памяти (внутреннего устройства): 1 Гб | |||
| Питание | Напряжение AC:100 В ~ 240 ВЧастота AC: 45 Гц ~ 440 ГцПотребляемая мощность (со всеми опциями): 50 Вт (типичное), максимально 60 Вт | |||
| Рабочие условия | Температура: 0°С ~ 50°С | |||
| Относительная влажность | ≤ 95% (0°С ~ 30°С)≤ 75% (30°С ~ 40°С) | |||
| Габаритные размеры | 364 мм х 112 мм х 420 мм | |||
| Масса | без опции IQ-DSG3000: 6,4 кгс опцией IQ-DSG3000: 6,7 кг | |||
